电液伺服活塞式流量调节阀



电液伺服活塞式流量调节阀

电液伺服活塞式流量调节阀(也称为:活塞式多功能控制阀)为我公司独立研发型产品,广泛应用于要求精密调节、安全减压或调节、安全二合一的管道系统。可以用作航空动力研究领域空洞试验场管路做流量调节阀;也在引水方面可以用作泄放阀和防爆管阀在输水上可以用作流量调节阀,可用作放净阀或灌管阀,在污水、水处理可以用作泵启动保护阀,或是配备特殊的调节出口部件,也可以用在水处理厂的流量调节阀,可以用作污水处理厂气量调节阀,在供水上活塞阀根据液态工况采用不同的出口部件,用作压力/流量调节阀,例如管网压力平衡。

该阀本体主要由阀体、出水阀体、阀座、活塞、鼠笼(扇叶圈)、阀杆、曲柄、连杆、轴套、导轨、活塞架、密封圈组成的主阀加上电液伺服液控装置和压力传感器(流量计)等组成。口径从100mm到2000mm,压力等级从PN1.0 kg/c㎡到PN10.0 kg/c㎡,进出口压力差可达40kg/c㎡,不仅填补了大口径控制阀空白,而且填补了高压力和大压差控制阀空白。

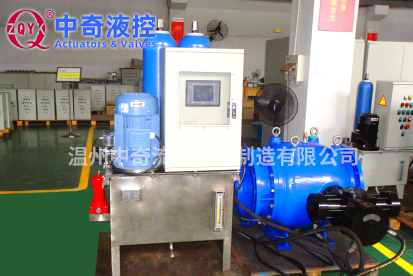

电液伺服液控装置是专门为沈阳航空航天大学的DN400 PN16调节阀配套设计,主要用于对阀门的开度进行精确的控制。采用电液伺服系统,此系统主要由液压泵站、电气控制系统、电液伺服放大器、伺服液压执行机构组成。本装置采用最新螺纹插装阀阀组作为核心控制集成块,结构紧凑。整体布局合理、美观,便于操作和安装维修。

活塞式多功能控制阀具有多种控制功能,包括水位控制功能、减压控制功能、止回控制功能、持压泄压控制功能、流量控制功能、破管关闭控制功能以及水库排空泄水功能等。

二、产品主要特点

1、鼠笼式与扇叶圈式两种调节结构有效解决气蚀问题。

2、可以实现智能化控制。

3、阀门使用寿命长。

4、阀门泄漏量为零。

5、对称流道,具有流线型设计,无紊流、无振动。

6、具有线性调节功能。

三、技术参数

公称通径(mm)

DN200-DN2000

公称压力(MPa)

PN10/PN16/ PN25

适用温度℃

-10℃-135℃

适用介质

水、空气、煤气、天然气等



        注:若需要产品详细技术参数及资料,请与中奇液控技术支持部联系。
